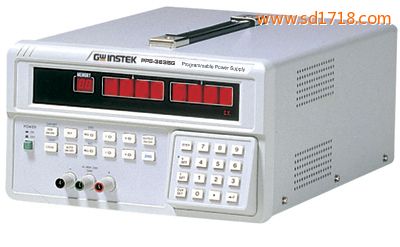

可程式/線性/直流電源供應器
過電壓保護與過電流保護功能(硬體控制)．記憶容量50組．
PPT是三路輸出，，138W / 126W可編程線性直流電源。過電壓及過電流保護可以使PPS電源和負載免受意外損壞，，符合大多數如UL、CSA和IEC安規標準，，10mV /1mA高解析度，，Sense功能可以補償電力線與負載間的壓降損失，，簡潔的設計整合了輸出限制，，儲存及呼叫功能和連續的自動測試功能於一體，，透過GPIB介面的SCPI指令和LabVIEW的驅動滿足選程控制和ATE系統開發的要求，，功能豐富的PPT電源是那些要求高精確度和滿足國外安全規範應用場合的最佳選擇。
特點
具UP/DOWN鍵，，操作容易
高解析度：10mV、1mA
過電壓保護與過電流保護功能(硬體控制)
記憶容量50組
自我測試與軟體校正
符合UL、CSA、IEC安全規範
高穩定度、低漂移
4 位數顯示
前端/後端輸出及Sense切換功能
具計時器可做設定步驟自動測試
具自動串並聯功能
三組輸出
自動Tracking
IEEE-488.2介面
可提供Labview Driver Software
PPT-1830
PPT-3615
輸出
電壓
0 ~ 18V x 2, 0 ~ 6V x 1
0 ~ 36Vx2, 0~6Vx1
電流
0 ~ 3A x 2, 0 ~ 5A x 1
0 ~ 1.5Ax2, 0~3Ax1
過電壓保護
0 ~ 20V x 2, 0 ~7V x 1
0 ~ 38.5Vx2, 0~7Vx1
負載變動率
電壓
< 3mV 後板輸出 ( < 6mV 前板輸出 )
電流
< 3mA ( < 6mA 額定電流 > 3.5A )
電源變動率
電壓
< 3mV
電流
< 3mA
解析度
電壓
10mV ( 20mV 額定電壓 > 36V )
電流
1mA ( 2mA 額定電流 > 3.5A )
過電壓保護
10mV ( 20mV 額定電壓 > 36V )
設定準確度(25 + 5°C) ?
電壓
< 0.05% + 25mV ( + 50mV 額定電壓 > 36V )
電流
< 0.2% + 10mA
過電壓保護
< 2% + 0.6V
漣波及雜訊(20Hz~20MHz)
電壓
Ripple：1mVrms / 3mVp-p
電流
< 3mArms ( < 5mArms 額定電流 > 3.5A )
溫度係數(0~40°C)
電壓
< 100ppm + 3mV
電流
< 150ppm + 3mA
讀回值解析度
電壓
10mV ( 20mV 額定電壓 > 36V )
電流
1mA ( 2mA 額定電流 > 3.5A )
讀回值準確度(25 + 5°C)
電壓
< 0.05% + 25mV ( + 50mV 額定電壓 > 36V )
電流
< 0.2% + 10mA
反應時間
電壓上升
10%~90%<100mS
電壓下降
90%~10%? <100mS
讀回值溫度係數
電壓
< 100ppm + 10mV ( + 20mV 額定電壓 > 36V )
電流
< 150ppm + 10mA
漂移
電壓
< 0.03% + 6mV
電流
< 0.1% + 6mA
同步追蹤操作
同步追蹤誤差
< 0.1% + 50mV
串聯調節率
< 50mV
並聯操作
設定準確度
電壓 < 0.05% + 25mV ( + 50mV 額定電壓 > 36V )
(25 + 5°C)
電流 < 0.2% + 20mA
負載調節率
電壓< 3mV 後板輸出 ( < 6mV 前板輸出 )
電源調節率
電壓< 3mV
記憶
儲存/呼叫
0 ~ 49
計時器
時間設定
1sec ~ 255min
解析度
1sec
功能
for output working loop (Auto Step running)
介面
GPIB 介面
附件
電源線 x 1,
尺寸及重量
255(寬) x 145(高) x 346(長) mm,
Noise：2mVrms / 30mVp-p
過電壓保護< 2% + 0.6V
電流< 6mA ( < 12mA 額定電流 > 3.5A )
電流< 6mA
操作手冊 x 1,
測試線 GTL-105 x 3
約 10 公斤
