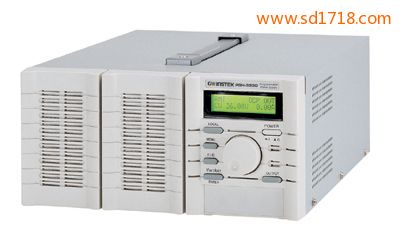

直流穩壓電源
PSH系列是單組輸出，，360W到1080W可程式切換直流電源供應器，，過電壓、過電流和過溫度保護可以使PSH電源和負載免受意外的損壞。遠端偵測可以自動補償線路與負載之間導線的損耗。LCD可以同時顯示輸出或是設定參數，，自我測試和軟體校正特點可以降低日常維護的機率，，亦可以透過RS-232標準介面或GPIB選購介面來執行SCPI指令和LabVIEW軟體程式來進行遠端控制和ATE系統軟體的開發。模組化的結構，，獨特的后板輸出結構輸和可被選配的的19”，，4U的面板機柜式框架設計，，確保PSH系列是大型系統的最佳選擇。（注：RS-232C和GPIB介面兩者不能同時安裝）。
特點
輸入電壓范圍寬廣及高功率因數 (P.F)
高效率及高功率密度高
定電壓及定電流操作
過電壓保護、過電流保護及過溫度保護
低輸出漣波及噪聲
選購接口：IEEE-488.2
標準接口：RS-232C
輸出 ON/OFF 控制
自我測試及軟體校正
LCD 顯示
內建蜂鳴器作為警告指示
|
輸出 |
|||
|
20V |
18A(PSH-2018A) |
||
|
36V |
10A(PSH-3610A) |
20A(PSH-3620A) |
30A(PSH-3630A) |
|
調節率 (定電壓模式) |
|||
|
負載 |
0.1% + 5mV |
≦0.1% + 5mV |
≦0.1% + 5mV |
|
電源 |
0.05% + 5mV |
≦0.05% + 5mV |
≦0.05% + 5mV |
|
調節率 (定電流模式) |
|
||
|
負載 |
0.2% + 5mA |
≦0.2% + 10mA |
≦0.2% + 15mA |
|
電源 |
0.2% + 5mA |
≦0.2% + 10mA |
≦0.2% + 15mA |
|
漣波及雜訊 |
|||
|
電壓 (mVrms) |
≦10mVrms |
≦10mVrms |
≦10mVrms |
|
電壓 (mVpp) |
≦100mVp-p 20Hz~20MHz |
≦100mVp-p 20Hz~20MHz |
≦100mVp-p 20Hz~20MHz |
|
電流 (mArms) |
0.2% |
≦0.2%+20mA |
≦0.2%+40mA |
|
設定解析度 |
|||
|
電壓 < 36V |
10mV |
10mV |
10mV |
|
電流10A |
10mA |
20mA |
30mA |
|
電流20A |
10mA |
10mA |
20mA |
|
設定準確度 |
|||
|
電壓< 36V |
0.05% + 25mV |
0.05% + 25mV |
0.05% + 25mV |
|
電流10A |
0.2% + 30mA |
0.2% + 60mA |
0.2% + 90mA |
|
電流20A |
0.2% + 30mA |
0.2% + 30mA |
0.2% + 60mA |
|
讀回值(儀錶)解析度 |
|||
|
電壓 |
同設定解析度 |
||
|
電流 |
同設定解析度 |
||
|
讀回值(儀錶)準確度 |
|||
|
電壓 |
同設定準確度 |
||
|
電流 |
同設定準確度 |
||
|
讀回值溫度係數 |
|||
|
電壓(25 + 5°C ) |
< 100ppm/°C |
||
|
反應(上升/下降)時間 |
|||
|
電壓上升 |
< 150mS |
||
|
電壓下降 |
< 150mS |
||
|
回復時間 (50% Step Load Change From 25%~75%) |
|||
|
定電壓模式 |
<2mS |
||
|
保護功能 |
|||
|
OVP/OCP/OHP |
V |
||
|
突發電流保護 |
V |
||
|
輸出 On/Off 控制 |
|||
|
|
V |
||
|
顯示幕 |
|||
|
|
LCD |
||
|
使用電源 |
|||
|
|
交流 85V ~ 250V, 50/60Hz |
||
|
附件 |
|||
|
|
電源線 x 1, |
||
|
尺寸及重量 |
|||
|
|
108(寬) x 141(高) x 388(長)mm |
108(寬) x 142(高) x 393(長)mm |
108(寬) x 142(高) x 393(長)mm |
