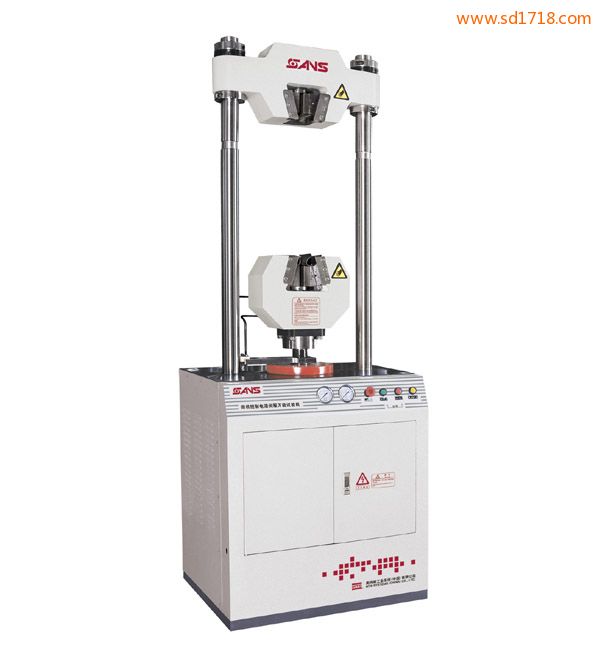

微機控制電液伺服萬能試驗機
設備概述：
300kN微機控制電液伺服萬能試驗機（單空間），電液伺服試驗機報價，驅動油缸下置；主機為全鋼性無間隙結構，waw系列微機控制電液伺服萬能材料試驗機，拉伸試樣斷裂時，電液伺服試驗機價格，試驗機對地面無沖擊。同時主機具有高抗測拉（壓）能力的優點，針對不同軸的試樣也能正常試驗；試驗空間布置合理，符合人機工程學原理，減小試驗人員勞動強度；試驗機同軸度高，同時試驗時無任何附加阻力作用在測力傳感器上面，電液伺服試驗機使用說明書，試驗結果更加準確；采用抽出式光電編碼器測量位移，精度高，抗沖擊；專業模塊化PowerTest試驗軟件滿足國家、國際及行業標準的試驗要求，可擴展實現試驗數據網絡傳輸功能；控制系統全數字DSP控制器，神經元自適應PID算法，力、引伸計(變形)、位移三閉環控制，最多8路模擬信號采集通道，3路數字信號控制通道。
主要功能：
用于各種金屬材料試樣的拉伸、壓縮、彎曲、剪切等試驗，以及一些產品的特殊試驗。
主要特點：
1：主機油源一體化設計，試驗空間布置合理，符合人機工程學原理，減小試驗人員勞動強度；
2：采用單空間結構形式，所有試驗都在同一個空間里完成；
3：主機為全鋼性無間隙結構，電液伺服萬能材料試驗機，半封閉鉗口；拉伸試樣斷裂時，試驗機對地面無沖擊；
4：油源采用靜音設計，電液伺服萬能試驗機價格，環保，人性化，waw-100b微機電液伺服式萬能試驗機，獨有的壓差隨動系統，降低能耗，減少發熱，保護油路；
5：采用高速DSP平臺，其高集成度、強大的控制、數據處理能力、高可靠性，是采用其它處理器的試驗機所無法比擬的；
6：采用基于神經元自適應PID算法的全數字、三閉環（力、變形、位移）控制系統，實現力、變形、位移全數字三閉環控制，各控制環間可自動切換，并在各方式間切換時實現無沖擊平滑過渡；
7：高精準24Bit數據采集系統，高分辨率，可擴展至8路AD采集；
8：USB1.1通訊，通訊速率為12Mb/s，采用全速模式，批量傳輸方式；
9：系統板采用4層PCB獨特抗干擾布線方法，微機控制電液伺服萬能試驗機，抗干擾能力強；
10：除電源接口外，其它接口一律采用標準USB式接口，電液伺服試驗機廠家，即插即用接口此種接口可實現熱插拔，電液伺服試驗機說明書，即具有即插即用功能。接口特性可由軟件在線設置。使得各接口布局工整合理，插拔方便。
滿足標準：
GB/T 228-2002 金屬材料 室溫拉伸試驗方法
GB/T 7314-2005 金屬材料 室溫壓縮試驗方法
原裝配置：
拉伸夾具一套、壓縮夾具一套
可拓展配置：
螺栓拉伸夾具、螺母保載夾具。
應用行業：
計量質檢；冶金鋼鐵；機械制造；電子電器；汽車生產；電線電纜；民用航空；高等院校；科研試驗所；商檢仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。
|
SHT5305微機控制電液伺服萬能試驗機技術參數 |
|
|
規格型號 |
SHT5305 |
|
最大負荷（kN） |
300 |
|
試驗機準確度等級 |
1級/0.5級 |
|
試驗力示值相對誤差 |
±1％/±0.5％以內 |
|
試驗力測量范圍 |
1％－100％FS（全程不分檔） |
|
變形（引伸計）測量范圍 |
1%-100%FS |
|
變形示值相對誤差 |
±1％/±0.5％以內 |
|
變形分辨力 |
最大變形量的1/300000 |
|
活塞上升移動最大速度 |
250mm/min |
|
活塞下降移動最大速度 |
250mm/min |
|
試驗力加載速率范圍 |
0.02%—2%FS/s |
|
立柱數 |
2 |
|
立柱間有效距離（mm） |
510 |
|
拉伸鉗口最大間距（mm） |
400 |
|
最大壓縮空間（mm） |
300 |
|
圓試樣夾塊的夾持范圍（mm） |
φ10-φ20 φ20-φ32 |
|
板試樣夾持厚度（mm） |
2-13 13－25 |
|
壓板尺寸（mm） |
φ120 |
|
活塞行程（mm） |
350 |
|
主機外形尺寸 （長×寬×高mm） |
920×610×2430 |
|
油源外形尺寸 （長×寬×高mm） |
主機油源一體 |
|
總功率（kw） |
4.5 |
|
重量（kg） |
約1500 |
