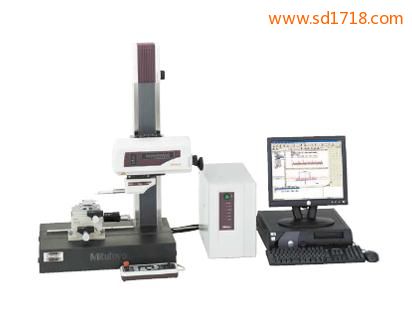

臺式表面粗糙度測量儀
【型 號】SV-3100
【品 牌】日本三豐Mitutoyo
【價 格】洽詢
【主要技術指標】Z1軸測量范圍/分辨力 800μm/0.01μm, 80μm/0.001μm, 8μm/0.0001μm
【詳細技術指標】 表面粗糙度測量儀SURFTEST SV-3100 系列
頂級定位速度及精度實現了更高效率及高精度表面粗糙度測量
頂級定位速度及精度實現了更高效率及高精度表面粗糙度測量
產品特點
 |
◇更短測量時間 驅動部(X 軸) ：80 mm/s,，立柱(Z2 軸) ：20 mm/s 更快的驅動速度縮短了測量時間。 自動調水平工作臺(選配) 即使在復雜的測量表面，威海粗糙度儀規格， 也能自動調整水平，測表面粗糙度， 顯著減少了設置時間。 |
|
◇消除人為誤差 立柱(Z2 軸) 采用ABS (絕對原點) 的標尺 改進的連續測量功能有效幫助垂直方向上的小孔連續自動測量或難以定位零件的重復測量。 如果使用Y 軸工作臺和一個旋轉工作臺(選配) 可以實現更多的自動化功能 可選配件Y 軸工作臺可以實現在同一時間自動測量大量的零件或工作臺上不同位置的多個零件。同時添加一個旋轉臺可以明顯減少手工工作量。 |
|
|
◇高度耐用性 陶瓷導軌 為了確保驅動部(X 軸) 在很長一段時間內保持其直線度， 該測量儀所用陶瓷導軌具有出眾的耐磨損特性并減小隨著使用時間而導致的變形特性。使用陶瓷導軌便于維護，手持式粗糙度測量儀， 不再需要使用潤滑油去防止腐蝕。 |
|
|
◇SV-3100配有多種參數。評估型表面粗糙度測量儀同時配置分析功能。 裝置配備FORMTRACEPAK表面粗糙度/輪廓分析程序。 標配高分辨率的Z1軸檢出器，mitutoyo粗糙度儀，最高顯示分辨力為0.0001μm (測量范圍為8μm時)。Z1軸的最高顯示分辨力為0.0001μm (測量范圍為8μm時)。 X軸驅動裝置裝配高精度玻璃光柵尺，實現X軸方向移動的高精準定位。SV-3100系列為驅動裝置采用陶瓷導軌以提高抗磨性，hommel粗糙度儀，延長使用壽命。 標準或低測力檢出器(4mn/0.75mN)的選擇，無需考慮設備本體是否有裝配傾斜裝置。 |
|
 |
 |
|
◇X/Z2 軸上內置了高精度線性編碼器 驅動部(X 軸) 和立柱(Z2 軸) 都配備了高精度線性編碼器(Z2軸為ABS 型)，大連粗糙度儀， 結合垂直和水平方向運動可實現全自動測量。這提高了小孔在垂直方向上 的連續自動測量和難以定位零件上的連續測量效率。 |
◇保護操作者，進口表面粗糙度儀，測量部及工件的安全功能 為了提高高速移動時的安全性，德國馬爾粗糙度儀，Z 軸檢測裝置上搭載了安全裝置(碰撞時自動停止功能) 和新的控制盒，西安粗糙度儀，這個驅動速度控制旋鈕可在緊急情況下急速停止操作。 |
|
◇SV-3100驅動部(X 軸) 具有驅動傾斜裝置 帶驅動部(X 軸) 傾斜裝置機型，南京粗糙度儀現貨，可在測量傾斜后的測量面、改變測量姿勢較困難的重型工件時發揮威力。 |
 |
產品規格
| 型號 | SV-3100S4 | SV-3100H4 | SV-3100W4 | SV-3100S8 | SV-3100H8 | SV-3100W8 | |
| 測量范圍/分辨力 | Z1軸 | 800μm/0.01μm, 80μm/0.001μm, 8μm/0.0001μm | |||||
| X軸形成范圍 | 100mm | 200mm | |||||
| 驅動力 | X軸直線度 | (0.05+0.001L)μm (L: 測量長度 (mm)) | 0.5μm/200mm | ||||
| 測量速度 | 0.02, 0.05, 0.1, 0.2, 0.5, 1.0, 2.0, 5.0mm/s | ||||||
| Z2軸（立柱） | 300mm (電動)*1 | 500mm (電動)*1 | 300mm (電動)*1 | 500mm (電動)*1 | |||
| 評價輪廓 |
原始輪廓, 粗糙度輪廓, 波形輪廓, 濾波輪廓, 殘余線輪廓, 滾圓波紋度輪廓 滾圓中心線波紋度輪廓, DIN4776 輪廓, 粗糙度 motif 輪廓, 波形 motif 輪廓 |
||||||
| 評價參數 | Pa, Pq, Psk, Pku, Pp, Pv, Pz, Pt, Pc, PSm, PΔq, Pm (rc), Pmr, Pδc, Ra, Rq, Rsk, Rku, Rp, Rv, Rz, Rt, Rc,RSm, RΔq, Rm (rc), Rmr, Rδc,Wa, Wq,Wsk, Wku, Wp, Wv, Wz, Wt, Wc, WSm, WΔq, Wm (rc), Wmr, Wδc, Rk, Rpk,Rvk, Mr1, Mr2, A1, A2, Rx, AR, R,Wx, AW, W, Wte, Ry, RyDIN, RzDIN, R3y, R3z,S, HSC, Lo, lr, Δa, Ea, Eq, Vo, Htp, NR, NCRX, CPM, SR, SAR, NW, SW, SAW | ||||||
| 分析圖表 |
ADC, BAC圖, 功率譜圖, 自相關圖, Walsh功率譜圖, Walsh自相關圖, 傾斜分布圖, 局部峰值分布圖, 參數分布圖 |
||||||
| 曲線補償 |
傾斜補償 (全部/前半/下半/端點/任意), R平面補償, 橢圓補償, 拋物線補償, 雙曲線補償, 錐面補償, 多項式補償 |
||||||
| 濾波 | 高斯, 2CR75, 2CR50, 2CRPC75, 2CRPC50,魯棒樣條 | ||||||
| 截止波長 | λs | 0.0008, 0.0025, 0.008, 0.025, 0.08, 0.25, 0.8mm | |||||
| λc | 0.025, 0.08, 0.25, 0.8, 2.5, 8, 25mm, 任意 (0.025-50mm) | ||||||
| λf | 0.08, 0.25, 0.8, 2.5, 8, 25, 80mm, 任意 (0.025-50mm) | ||||||
| λh | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm, 任意 (0.025-50mm) | ||||||
| λl | 0.08, 0.25, 0.8, 2.5, 8, 25mm, 任意 (0.025-50mm) | ||||||
| 取樣長度 | 0.025, 0.08, 0.25, 0.8, 2.5, 8, 25mm, 任意 (0.025-50mm) | ||||||
| 記錄放大倍率 | 水平倍率 | 10X - 500,000X, 自動 | |||||
| 垂直倍率 | 0.5X - 10,000X, 自動 | ||||||
| 檢出器 | 檢出方式 | 差動電感方式 | |||||
| 觸針&測刀 |
0.75mN 觸針針尖 (錐): 針尖椎角: 60o, 針尖半徑: 2μm 4mN 觸針針尖 (錐): 針尖椎角: 90o, 針尖半徑: 5μm |
||||||
| 電源 | 測量主體 | 100V 50/60Hz | |||||
|
外形尺寸 （WxDxH) |
測量主體 | 756×482×996mm | 756×482×1166mm | 1156×482×1176mm | 766×482×996mm | 766×482×1166mm | 1166×482×1176mm |
| 重量 | 140kg | 150kg | 220kg | 140kg | 150kg | 220kg | |
