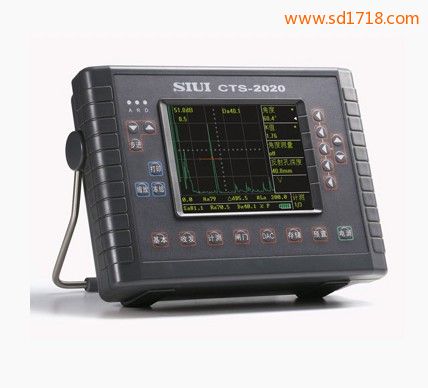

數字超聲波探傷儀
【型 號】CTS-2020/CTS-2030
【品 牌】汕超SIUI
【價 格】洽詢
【主要技術指標】工作頻率范圍 0.5～10MHz
【詳細技術指標】
CTS-2030數字超聲波探傷儀配置場致發光（EL）顯示屏，不支持屏幕顏色變化；工作溫度為-20℃ ~ 40℃；其他參數及功能與CTS-2020相同。
CTS-2020/CTS-2030數字超聲波探傷儀特點：
•不斷創新，努力達至一流境界是我司的一貫宗旨。CTS-2020采用嵌入式計算機系統和超大規模現場可編程集成電路設計，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達62dB的探傷靈敏度余量滿足各種探傷需求；最新的彩色TFT液晶顯示屏帶給你最佳的讀測效果；簡便的界面波跟蹤功能適用于水浸法探傷；再配以DAC、大容量存儲器、USB接口等新技術、新功能，使CTS-2020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外，彩色TFT液晶屏快速的響應時間，金屬無損探傷，確保快速掃查回波也顯示無遺；輕觸式鍵盤性能可靠、手感舒適；突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。
•小型輕便、美觀實用、中英文菜單、操作簡便、功能強大。這一切，體現SIUI一貫的設計理念：簡單實用方便可靠，金屬結構探傷，性能指標和功能更上一層樓。
CTS-2020/CTS-2030數字超聲波探傷儀功能：
• 最高采樣速率240MHz，測量分辨力0.1mm，氬電聯焊管道探傷規范，最小顯示范圍5mm
• 工作頻率范圍 0.5～10MHz，寧波探傷儀，靈敏度余量高達62dB
• USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告
• 脈沖重復頻率可調，避免在探傷過程中出現混響信號
• 界面波跟蹤功能，通過A、B閘門間的邏輯關系，容易實現水浸法探傷或精確測厚
• 峰值記憶功能，有助于對工件進行快速掃查和測量
• 完善的DAC曲線功能，方便進行回波價
• 具有測量探頭角度（K值）的功能
• 大容量存儲器可存儲高達500個數據集，包括波形、曲線、參數、探傷報告等
• 菜單語言：中、英文二種，鑄鐵焊補前探傷，操作過程文字信息提示
• 高亮度彩色TFT液晶顯示屏帶來最佳的讀測效果
• 10種波形顏色和字符顏色自由選擇
• 大容量鋰電池可連續工作6小時以上
CTS-2020/CTS-2030數字超聲波探傷儀應用：
薄板探測：
CTS-2020具有很好的近區分辨力，非常適合鍛件近區缺陷的檢測和壓力容器、管道的壁厚測量。
圖示為1.2mm鋼板的底面回波
焊縫檢測：
CTS-2020完善的DAC曲線和回波比較功能，令回波評價工作更輕松、更方便、更準確
圖示為焊縫的缺陷回波與一組DAC曲線。
斜探頭探傷時，可對缺陷進行精確測試
通過數字儀器的強大功能，可以對缺陷進行精確定位
圖示為斜探頭探測距表面40mmΦ1.6的波形圖
跟蹤功能：
CB閘門跟蹤功能，容易實現水浸法探傷或精確測厚
圖示為B閘門跟蹤功能示意圖。
CTS-2020/CTS-2030數字超聲波探傷儀技術參數：
•不斷創新，努力達至一流境界是我司的一貫宗旨。CTS-2020采用嵌入式計算機系統和超大規模現場可編程集成電路設計，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達62dB的探傷靈敏度余量滿足各種探傷需求；最新的彩色TFT液晶顯示屏帶給你最佳的讀測效果；簡便的界面波跟蹤功能適用于水浸法探傷；再配以DAC、大容量存儲器、USB接口等新技術、新功能，使CTS-2020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外，彩色TFT液晶屏快速的響應時間，金屬無損探傷，確保快速掃查回波也顯示無遺；輕觸式鍵盤性能可靠、手感舒適；突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。
•小型輕便、美觀實用、中英文菜單、操作簡便、功能強大。這一切，體現SIUI一貫的設計理念：簡單實用方便可靠，金屬結構探傷，性能指標和功能更上一層樓。
CTS-2020/CTS-2030數字超聲波探傷儀功能：
• 最高采樣速率240MHz，測量分辨力0.1mm，氬電聯焊管道探傷規范，最小顯示范圍5mm
• 工作頻率范圍 0.5～10MHz，寧波探傷儀，靈敏度余量高達62dB
• USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告
• 脈沖重復頻率可調，避免在探傷過程中出現混響信號
• 界面波跟蹤功能，通過A、B閘門間的邏輯關系，容易實現水浸法探傷或精確測厚
• 峰值記憶功能，有助于對工件進行快速掃查和測量
• 完善的DAC曲線功能，方便進行回波價
• 具有測量探頭角度（K值）的功能
• 大容量存儲器可存儲高達500個數據集，包括波形、曲線、參數、探傷報告等
• 菜單語言：中、英文二種，鑄鐵焊補前探傷，操作過程文字信息提示
• 高亮度彩色TFT液晶顯示屏帶來最佳的讀測效果
• 10種波形顏色和字符顏色自由選擇
• 大容量鋰電池可連續工作6小時以上
CTS-2020/CTS-2030數字超聲波探傷儀應用：
薄板探測：
CTS-2020具有很好的近區分辨力，非常適合鍛件近區缺陷的檢測和壓力容器、管道的壁厚測量。
圖示為1.2mm鋼板的底面回波
焊縫檢測：
CTS-2020完善的DAC曲線和回波比較功能，令回波評價工作更輕松、更方便、更準確
圖示為焊縫的缺陷回波與一組DAC曲線。
斜探頭探傷時，可對缺陷進行精確測試
通過數字儀器的強大功能，可以對缺陷進行精確定位
圖示為斜探頭探測距表面40mmΦ1.6的波形圖
跟蹤功能：
CB閘門跟蹤功能，容易實現水浸法探傷或精確測厚
圖示為B閘門跟蹤功能示意圖。
CTS-2020/CTS-2030數字超聲波探傷儀技術參數：
|
項目
|
單位
|
技術數據
|
| 衰減器誤差 |
dB
|
每12±1 |
| 垂直線性誤差 |
%
|
≤3 |
| 動態范圍 |
dB
|
≥30 |
| 探傷靈敏度余量 |
dB
|
≥62 |
| 遠區分辨力 |
dB
|
≥26 |
| 水平線性誤差 |
%
|
≤0.5 |
| 電噪聲電平 |
%
|
≤20（1 ~ 4MHz） |
| 工作頻率范圍 |
MHz
|
0.5 ~ 10，分1 ~ 4 / 0.5 ~ 10兩檔可選 |
| 脈沖重復頻率 | 分10檔可調（20 ~ 500Hz可調，數字式超聲探傷儀，探測范圍≤1500mm時，約20Hz ~ 500Hz；探測范圍＞1500mm時，約20Hz ~ 200Hz） | |
| 薄板分辨力 |
mm
|
≤3（5C10N 探頭） |
| 探測范圍 |
mm
|
0 ~ 6000 (鋼縱波)，連續可調，全自動超聲波探傷儀，最小顯示范圍5 mm |
| 脈沖移位 |
mm
|
-10 ~ 1000 (鋼縱波) |
| 探頭零點 |
μs
|
0 ~ 200 |
| 材料聲速 |
m/s
|
1000 ~ 9999 |
| 阻尼 |
|
低 / 高 |
| 抑制 |
%
|
0 ~ 80 |
| 檢波方式 | 負向檢波 / 正向檢波 / 雙向檢波 / 濾波 / RF | |
| 增益調節 |
dB
|
0 ~ 110；分 0.5 / 2 / 6 / 12步進調節 |
| USB接口 | 1個USB接口，可實現儀器內部存儲數據、數據波形向U盤的轉存，伽瑪射線金屬探傷，打印探傷報告 | |
| 打印機 | 可配用HP-1020、HP-1120、Canon-S100SP打印機 | |
| DAC曲線 | 最多能記錄10個回波參考點并逐段顯示；可改變DAC 3線間dB距離；可以插入回波參考點或?qū)x定的回波參考點進行修正 | |
| 存儲 | 500組數據集，佛山超聲波探傷儀，包括儀器設置、探傷狀態和回波圖形等 | |
| 監視閘門 | 2個獨立的測量閘門，武漢超聲波探傷儀，B閘門可設定為界面波跟蹤閘門模式 | |
| 報警信號 | 聲光報警（內接蜂鳴器和面板LED發光二極管） | |
| 測量點選擇 | 閘門內最高波的峰值或第1回波的前沿 | |
| 回波評價 | 聲程、水平距離、垂直距離、幅值、dB差值顯示 | |
| A型回波凍結 | 凍結探傷畫面 | |
| 縮放 | 選擇正常和放大兩種顯示模式 | |
| 峰值記憶 | 可選擇回波峰值記憶顯示，背景峰值波形以不同顏色表示 | |
| 顯示屏 | 高亮度5.7"彩色TFT液晶顯示屏, 320×240像素 | |
| 工作時間 |
h
|
≥6 （與背景光亮度有關） |
| 工作電壓 |
V
|
6 ~ 9 DC (外部電源)；6.0 ~ 8.4 (電池) |
| 工作溫度 |
℃
|
-10 ~ 40 |
| 重量 |
Kg
|
約1.68（不含電池） |
| 尺寸 |
mm
|
260 × 78 × 180 (長×寬×高) |
