數字超聲探傷儀

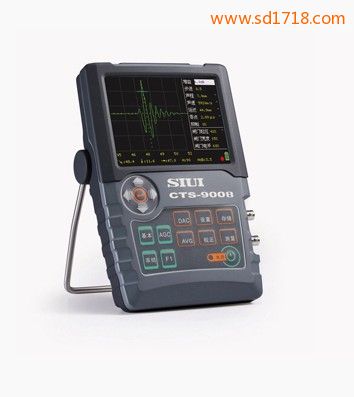

CTS-9008數字超聲探傷儀 輕便、易用、可靠 ——SIUI新一代輕便式數字超聲探傷儀
1. 小巧輕便：整機（含電池）重量保持在1.15Kg，高空、野外作業輕松自如
2. 操作簡易：按鍵少，定義明確，鋼軌探傷，實現單手握持操作
3. 防塵防水：按 IP65 防護標準設計，適應復雜的工業探傷環
4. 超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
5. 性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的精確探傷
6. 功能齊全：探頭頻率測量、曲面修正、USB轉存、RF(射頻)顯示、AWSD1.1/D1.5、API 5UE評價標準。
CTS-9008數字超聲探傷儀頂級功能與性能
1. 最高采樣速率240MHz，測量分辨率0.1mm
2. 簡便實用的探頭回波頻率檢測功能，快捷掌握探頭的中心頻率，令探傷評價更準確
3. 工作頻率范圍0.5～15MHz，靈敏度余量高達65dB，超聲波探傷儀工作原理，分別突顯寬頻帶和高靈敏度的優點
4. 20～500Hz分10檔可調的脈沖重復頻率，超聲探傷儀配件，避免探傷過程中出現混響信號
5. 端點反射法測量焊縫裂紋高度
6. 內置AWS D1.1/D1.5、API 5UE評價標
7. 通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示
8. RF（射頻）回波功能，非金屬超聲波探傷儀，對于薄壁材料測量或學術研究和定性分析有很大幫助
9. 自動增益控制AGC，溫州超聲波探傷儀，配合峰值回波、圖像凍結功能，用作金屬探傷的放射源，快速確定缺陷最高波，超聲探傷儀檢定儀，探傷更高效
10. AVG曲線，超聲探傷儀 分辨力，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
11. DAC曲線，配合回波比較功能，金屬探傷證，使不同距離不同波幅的回波定量更簡便
12. 寬視角、高亮度、高清晰度的5.7”進口彩色TFT顯示屏，細節一覽無遺
13. 3種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
14. 存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
CTS-9008數字超聲探傷儀的技術參數：
|
項 目 |
單 位 |
技 術 數 據 |
|
衰減器誤差 |
dB |
每12dB ±1dB |
|
垂直線性誤差 |
% |
≤3 |
|
動態范圍 |
dB |
≥30 |
|
探傷靈敏度余量 |
dB |
≥65（2.5Z20N探頭） |
|
遠區分辨力 |
dB |
≥26 |
|
水平線性誤差 |
% |
≤0.5 |
|
電噪聲電平 |
% |
≤20（1～4MHz） |
|
工作頻率范圍 |
MHz |
0.5 ~ 15，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三檔可選 |
|
脈沖重復頻率 |
Hz |
分10檔可調（20 ～500Hz可調， 但受探測范圍、材料聲速、脈沖移位、探頭零點等限制） |
|
薄板分辨力 |
mm |
≤3（5C10N 探頭） |
|
探測范圍 |
mm |
0 ～ 13000（鋼縱波） |
|
脈沖移位 |
mm |
-10 ～1000（鋼縱波） |
|
探頭零點 |
μs |
0 ～ 200 |
|
材料聲速 |
m/s |
400 ~ 9999 |
|
阻尼 |
|
低 / 高 |
|
抑制 |
% |
0 ～ 80 |
|
檢波方式 |
|
負向檢波 / 正向檢波 / 雙向檢波 / 濾波 / RF |
|
增益調節 |
dB |
0 ~ 110；分0.5 / 2 / 6 / 12步進調節 |
|
探頭頻率檢測 |
|
采用FFT計算探頭回波的頻率 |
|
AWS D1.1/D1.5 |
|
采用FFT計算探頭回波的頻率 |
|
API 5UE |
|
根據美國石油協會 |
|
曲面修正 |
|
修正斜探頭圓管檢測時的深度和水平距離 |
|
裂紋測高功能 |
|
根據斜探頭端點反射法計算焊縫裂紋高度 |
|
閘門擴展功能 |
|
將閘門內回波放大到整個回波區域 |
|
DAC功能 |
|
用于制作、設置和應用DAC曲線 |
|
AVG功能 |
|
用于制作、設置和應用AVG曲線 |
|
截圖功能 |
|
將儀器屏幕存為圖片并輸出到U盤中 |
|
轉存功能 |
|
通過USB接口把儀器內部數據集轉存到U盤中 |
|
閘門 |
|
閘門方式：off / 進波 / 失波 / 進波+報警聲 / 失波+報警聲 |
|
存儲 |
|
500組數據集，包括儀器設置、探傷狀態和回波圖形等 |
|
自動增益功能 |
|
使閘門內回波幅度自動調節到指定幅度 |
|
峰值記憶功能 |
|
顯示波形包絡 |
|
峰值回波功能 |
|
記錄包含最高回波的回波波形 |
|
凍結功能 |
|
凍結屏幕波形 |
|
自動校正功能 |
|
用于校正材料聲速與探頭零點 |
|
角度測量功能 |
|
用于測量探頭角度 |
|
顯示屏 |
|
5.7"高亮度TFT液晶顯示屏, 320×240像素 |
|
工作時間 |
h |
≥7 |
|
工作電壓 |
V |
9～12 DC （外部電源），車軸超聲波探傷儀， 6.0~8.4（電池） |
|
工作溫度 |
℃ |
－10~40 |
|
重量 |
kg |
約1.15（含電池） |
|
尺寸 |
mm |
152 × 240 × 52（寬×高×深） |
